السلسلة B LH-FGG ذات المفاتيح القياسية
الميزة المميزة لسلسلة الموصلات هذه هي نظام المفاتيح الذي يسمح بكثافة اتصال أعلى ويمنع جميع الأخطاء في المحاذاة. تمنع بدائل المفاتيح المختلفة التزاوج غير المرغوب فيه للموصلات المماثلة. من الممكن أيضًا استخدام ملامسات التجعيد لتقليل وقت تجميع الكابلات. تتضمن سلسلة الموصلات هذه النطاق 0 B إلى 5B بالإضافة إلى 00 متعدد الأقطاب و 2 G (نسخة مختصرة من سلسلة 2B) ، كما تتوفر بعض الطرز محكمة التفريغ.
توفر سلسلة B JH-FGG موصلًا دائريًا متعدد الأقطاب مرنًا وعمليًا ودائمًا وموثوقًا للتطبيقات التي تحتاج إلى قفل دفع وسحب سريع وآمن.
يسمح نظام الإغلاق الذاتي بتزاوج الموصل عن طريق دفع القابس محوريًا في المقبس.
بمجرد الإغلاق بإحكام ، لا يمكن قطع الاتصال عن طريق سحب الكبل أو أي جزء مكون آخر بخلاف غلاف التحرير الخارجي.
مما يجعلها خيارًا مثاليًا لعمليات تصنيع واختبار أشباه الموصلات ، والاختبار والقياس ، والأجهزة ، والأجهزة الطبية ، والبحث والتطبيقات الصوتية / المرئية.
الخصائص الرئيسية:
توفر موصلات السلسلة B الميزات الرئيسية التالية:
- أمان نظام الإغلاق الذاتي بالدفع والسحب - أنواع متعددة الأقطاب من 2 إلى 64 جهة اتصال
- تلامس لحام أو تجعيد أو طباعة (مستقيم أو مرفق) - كثافة تعبئة عالية لتوفير المساحة
- فحص 360 درجة لتدريع EMC الكامل. - نظام القفل (معيار المفتاح «G»)
- خيارات مفاتيح متعددة لتجنب التزاوج المتقاطع للموصلات المتشابهة لمحاذاة الموصل
قسم جزء يعرض المكونات الداخلية
| لا. |
مقبس ثابت |
قابس مستقيم |
| 1. |
الغلاف الخارجي |
الغلاف الخارجي |
|
2. |
تاج التأريض |
كم مزلاج |
| 3. |
حلقة الاحتفاظ |
كوليت الجوز |
|
4. |
الجوز سداسية |
انقسام إدراج الناقل |
| 5. |
قفل الغسالة |
عازل |
| 6. |
عازل |
الاتصال الذكور |
| 7. |
الاتصال الأنثوي |
كوليت |
الخصائص التقنية
الميكانيكية والمناخية
معيار قيمة الخصائص
Endurance >5000 دورة IEC 60512-5 اختبار 9 أ
الرطوبة تصل إلى 95 في المائة عند 60 درجة مئوية
نطاق درجة الحرارة - 55 درجة مئوية ، زائد 250 درجة مئوية
مقاومة الاهتزاز 10-2000 هرتز ، 15 جم اختبار IEC 60512-4 6 د
مقاومة الصدمات مقاومة الصدمات اختبار IEC 60512-4 6c
اختبار تآكل رش الملح> 144 ساعة 60512-6 اختبار 11f
مؤشر الحماية (متزاوج) IP50 IEC 60529
الفئة المناخية 55/175/21 IEC 60068-1
الكهرباء
معيار قيمة الخصائص
التدريع at 10 MHz >75 ديسيبل IEC 60169-1-3
efficiency at 1 GHz >40 ديسيبل IEC 60169-1-3
تم إجراء الاختبارات المختلفة باستخدام أزواج الموصلات JH-FGG و JH-EGG ، مع غلاف نحاسي مطلي بالكروم وعازل PEEK.

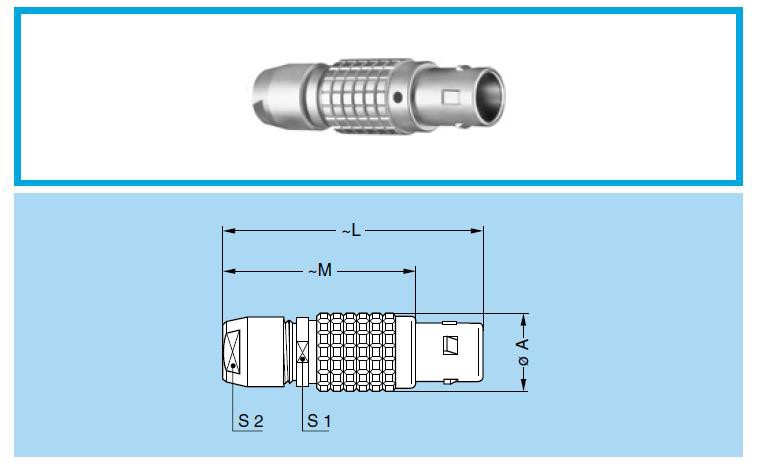

JH-FGG B سلسلة ذكر مستقيم التوصيل
JH-FGG قابس مستقيم ، مفتاح (G) أو مفاتيح (A ... M و R) ،كوليت الكابلات
| مرجع | Dinmensions (مم) | |||||
| نموذج | مسلسل | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG قابس مستقيم ، مفتاح (G) أو مفاتيح (A… M) ، كبل كوليت والجوز لتركيب الإغاثة الانحناء
| مرجع | Dinmensions (مم) | |||||
| نموذج | مسلسل | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
تفاصيل
اسم المنتج: دفع سحب موصل القابس المستقيم متعدد الأقطاب ذاتي الإغلاق
الأصل: الصين اسم العلامة التجارية: Greatmade النوع: سحب دفع دائري
البيئة: الجنس في الأماكن المغلقة: أنثى / ذكر المعالجة السطحية: كروم اللؤلؤ
دبوس: 2 إلى 16 دبوس IP درجة: IP50 نوع الاتصال: لحام
معالج الاتصال: مطلية بالذهب التحمل: فوق 5000 مرة مبيت دفع وسحب المواد: نحاس مطلي بالكروم
المواد العازلة: تطبيق PPS: السيارات / الاتصالات / الصناعة / شاشة LED
التعبئة والتغليف
موصل 1 قطعة في كيس PE
50-100 موصلات PCS في صندوق صغير / كارتون
- المنفذ: شنتشن ، الصين
التعليمات
Q1: كيف يعمل موصل الدفع والسحب؟
تمنع موصلات الدفع والسحب حالات الفصل العرضي بنجاح من خلال استخدام آلية قوية ذاتية الإغلاق تسمح بتزاوج الموصل عن طريق دفع القابس في المقبس. ومع ذلك ، لا يمكن قطع الاتصال بمجرد سحبه.
Q2: هل يمكنك إنتاج طلبات منتجات مخصصة؟ أوامر تصنيع المعدات الأصلية أو تصنيع التصميم الشخصي؟
بالتأكيد. مع خبرة تصنيع OEM و ODM ، نحن قادرون على تزويدك بحلول موصل مخصص وقفة واحدة.
Q3: هل تقدم عينة مجانية؟
لا ، وعليك دفع رسوم التوصيل.
س 4: كيف تقوم بنقل البضائع؟
حسب طلبنا الرئيسي ، قد يتم ذلك عن طريق الشحن الجوي / البحري / التسليم السريع (DHL / UPS / FEDEX ، على سبيل المثال).
