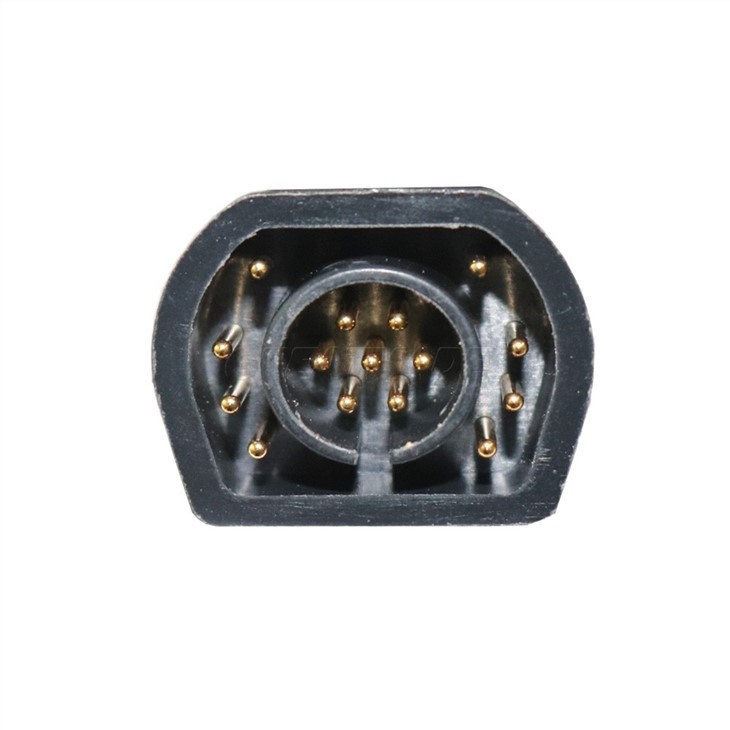

متناسقكابل Zoll 15Pin ECG EKG مع 10 أسلاك رئيسية لسلسلة M وسلسلة E ، IEC / Grabber
مخطط كهربية القلب (ECG) هو اختبار بسيط يمكن استخدامه للتحقق من إيقاع قلبك ونشاطه الكهربائي. تُستخدم المستشعرات المتصلة بالجلد للكشف عن الإشارات الكهربائية التي يصدرها قلبك في كل مرة ينبض فيها.
وصف
اسم المنتج: كبل EKG ذو التوصيل المباشر بأسلاك رئيسية
OEM / ODM: نعم
♦ العلامة التجارية المتوافقة: Zoll
♦ الطراز المتوافق:
هذا هو كبل Zoll 1 Step Patient المتوافق من قطعة واحدة مصبوب لأجهزة تنظيم ضربات القلب من الفئة E و M. يشتمل على كابل جذع وطرف وأسلاك V. 11 كابل قدم.
رقم OEM: 8000-1007-01 ، 8000-1007-02
تخصيص:
1. الواجهة: 15Pin ، 10 أسلاك
2. الطول: 3.5 م ،
3. المواد: TPU الطبية
4. النوع: AHA / IEC ، Snap / Clip / din 3. 0 / banana 4. 0 متوفرة
3. الضمان: 6 أشهر
4. تقدم OEM / ODM
مزايا المنتج:
1. موصل قابس متكامل ، صلب وسهل التنظيف ؛
2. رمز اللون لموصل القطب ، سهل القراءة والاستخدام ؛
3. أداء تدريع ممتاز وأداء مضاد للتدخل ، جودة إشارة أفضل.
صورة
وضع القطب
اعتمادًا على الاستخدام المحلي ، يتم تمييز أسلاك الرصاص ECG بملصقات معينة. راجع الجدول التالي للحصول على الملصقات ورموز الألوان لمجموعات الرصاص المختلفة.
| موقع | تسميات AHA | تسميات IEC |
| اليد اليمنى | RA (أبيض) | R (أحمر) |
| الذراع الأيسر | LA (أسود) | L (أصفر) |
| الساق اليمنى | RL (أخضر) | N (أسود) |
| الساق اليسرى | LL (أحمر) | F (أخضر) |
| صدر | V1 | C1 |
| صدر | V2 | C2 |
| صدر | V3 | C3 |
| صدر | V4 | C4 |
| صدر | V5 | C5 |
| صدر | V6 | C6 |
يعد الإعداد السليم للجلد واستخدام الأقطاب الكهربائية المناسبة أمرًا مهمًا للغاية للحصول على جودة إشارة جيدة.
إذا لزم الأمر ، قم بتحضير جلد المريض لتطبيق الإلكترود عن طريق:
• حلق أو قص الشعر الزائد في موقع القطب.
• تنظيف البشرة الدهنية بضمادة كحولية.
• فرك الموقع بسرعة حتى يجف.
• تجنب وضع الأقطاب الكهربائية فوق الأوتار والكتل العضلية الرئيسية.
ضع الأقطاب الكهربائية على المريض. يجب توصيل جميع الأقطاب الكهربائية.
عند الحصول على 12- مخطط كهربية القلب من مرضى ضعيفين هادئين ، نوصي بوضع أقطاب كهربائية في أي مكان على طول الكاحلين والمعصمين. عندما يصعب على المريض البقاء ساكنًا بسبب
ارتجاف أو رعشة عضلية أو حركة مركبة النقل ، ضع أقطابًا كهربائية للأطراف على صدر المريض للحصول على نتائج أفضل. (راجع المخططين التاليين لتحديد موضع القطب الكهربائي للأطراف).
ضع الأقطاب الكهربائية الأولية عبر الصدر في الأماكن التالية:
V1: الفراغ الرابع بين الضلوع ، عند الحافة القصية اليمنى للمريض.
V2: الفراغ الرابع بين الضلوع ، عند الحافة القصية اليسرى للمريض.
V3: الضلع الخامس ، بين الخيوط V2 و V4.
V4: الفضاء الوربي الخامس ، على خط الترقوة الأوسط للمريض.
V5: الخط الإبطي الأمامي الأيسر للمريض ، عند المستوى الأفقي لـ V4.
V6: خط منتصف الإبط الأيسر للمريض ، على نفس المستوى الأفقي مثل V4 و V5
يعد تحديد موضع V1 (المسافة الرابعة بين الضلوع) أمرًا بالغ الأهمية لأنه يمثل النقطة المرجعية لتحديد موضع خيوط V المتبقية. لتحديد موقع V1:
1. ضع إصبعك على الجزء العلوي من الحز الوداجي (انظر الشكل أدناه).
2. حرك إصبعك ببطء نحو 1.5 بوصة (3.8 سم) حتى تشعر بارتفاع طفيف أو ارتفاع أفقي. هذه هي "زاوية لويس" ، حيث يلتقي مانوبريوم بجسم القص.
3. حدد موقع الفضاء الوربي الثاني على الجانب الأيمن للمريض ، جنبًا إلى جنب مع وأسفل "زاوية لويس".
4. حرك إصبعك لأسفل مسافتين وربيتين إضافيتين إلى الفضاء الوربي الرابع وهو موضع V1.
ملاحظة: عند وضع الأقطاب الكهربائية على المريضات ، ضع دائمًا الأسلاك {{0} V6 أسفل الثدي بدلاً من ذلك
من الثدي.
التعليمات
ما هي كابلات ECG؟
توفر خيوط تخطيط القلب اتصالًا بين الأقطاب الكهربائية التي يستخدمها المريض ووحدات القياس عن بُعد والمراقبة بجانب السرير مما يسمح بالمراقبة غير الغازية للنبضات الكهربائية التي يولدها القلب على مدار فترة زمنية مما يؤدي إلى رسم القلب الكهربائي.
مم تصنع كابلات مخطط كهربية القلب؟
تصنع كابلات ECG وأسلاك الرصاص ECG باستخدام مواد مثل اللدائن المرنة بالحرارة (TPE) أو البولي يوريثين بالحرارة (TPUA) أو PVC أو السيليكون. تعتبر مادة TPE هي المادة الرئيسية المستخدمة بسبب متانتها وقوتها وتوافقها بالإضافة إلى توفير السلامة والراحة للمرضى.
ما هو الفرق بين و ECG و EKG؟
لا يوجد فرق بين مخطط كهربية القلب ومخطط كهربية القلب. يشير كلاهما إلى نفس الإجراء ، ولكن أحدهما باللغة الإنجليزية (مخطط كهربية القلب - ECG) والآخر يعتمد على التهجئة الألمانية (elektrokardiogramm - EKG). من الشائع استخدام "EKG" الألماني في الولايات المتحدة لأن "ECG" يبدو مشابهًا جدًا لإجراء مختلف يسمى EEG.
مخطط كهربية القلب / مخطط كهربية القلب هو إجراء لتسجيل النشاط الكهربائي في القلب على مدار فترة زمنية باستخدام أقطاب كهربائية موضوعة بشكل استراتيجي على الجسم. يُطلق على مخطط كهربية القلب الأكثر شيوعًا اسم مخطط كهربية القلب الرئيسي 12-.
